上一篇文章中給大家介紹了在iS-RPA設計器界面可視化組件類型中，《控制》系列組件中獲取文本和設置文本組件的使用，但是在《控制》系列組件中還有一個很重要的組件，那就是獲取元素位置組件，今天讓我們一起來學習吧！
組件功能介紹
用于獲取可拾取的控件基于桌面的相對位置坐標。
組件支持及適用場景
可依據不同分辨率大小的電腦，獲取出控件基于桌面的相對位置坐標；
返回值包含四個坐標參數，可賦給變量，供后續流程調用各個參數；
支持設置獲取指定位置的相對位置坐標
基本使用說明:
1、在畫布中添加【獲取元素位置】組件；

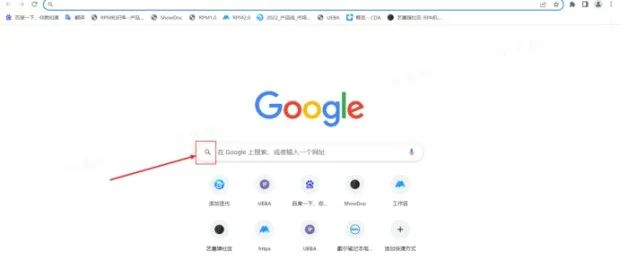

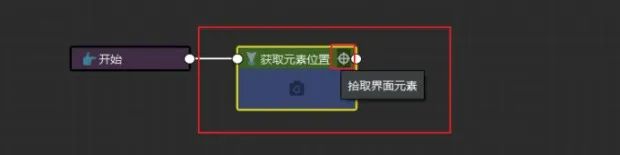

2、點擊組件右上角的拾取按鈕進行截取操作（如圖拾取谷歌瀏覽器搜索框位置）；
3、添加【輸出組件】，輸出返回值或將返回值賦給變量；
4、跳回設計器界面即完成元素位置操作。

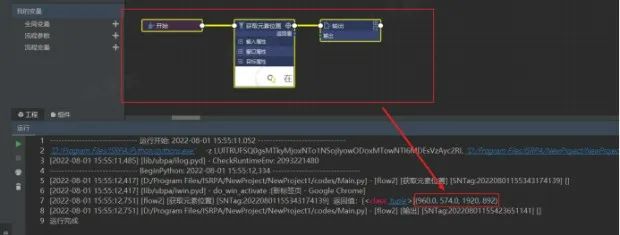

注：1、組件“返回值”是一個元組，包含四個坐標參數，如上圖為例(960.0,574.0,1920,892)，各參數含義如下：
960.0：拾取元素上指定位置相對 X 軸偏移量；
574.0：拾取元素上指定位置相對 Y 軸偏移量；
1920：拾取元素的水平長度；
892：拾取元素的縱向高度。
2、可通過自定義x軸、y軸偏移來獲取目標位置的相對坐標。同樣向右為正，向左為負，向下為正，向上為負：

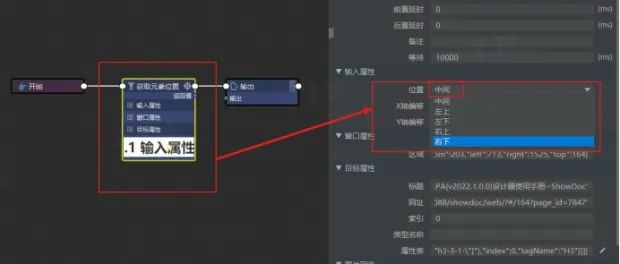

3、設置控件上的指定位置，默認為中間，即選定控件的最中間位置、也可選擇左上、左下、右上或右下。
進階玩法
可結合【拖動】組件，完成拖動驗證，并實現在分辨率不同的電腦下通用。
注：【拖動】組件
組件功能介紹
通過設置源坐標與目標坐標參數值，鼠標完成從源坐標位置點擊拖動到目標坐標位置。
組件支持及適用場景
（1）支持在移動過程設置“停頓次數”、“移動快慢”、“移動方式”等；
（2）支持用變量傳遞坐標參數；
（3）適用場景：某些登錄界面簡單拖動驗證，或滑動驗證碼場景下，用變量傳遞坐標參數進行滑塊拖動驗證。
【示例】

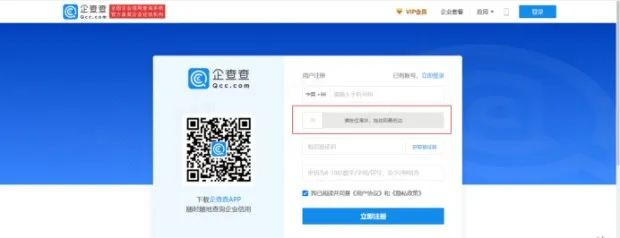

1、打開企查查用戶注冊頁面，輸入“手機號”后即需要進行手動拖動滑塊到指定位置，才能完成后續信息填寫進行用戶注冊。
企查查網址為：https://www.qcc.com/webregister（使用谷歌瀏覽器打開）

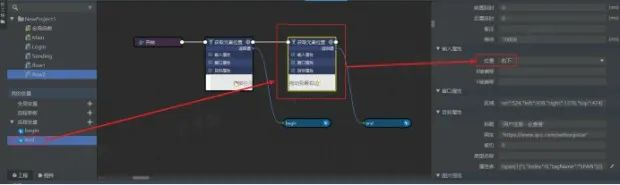

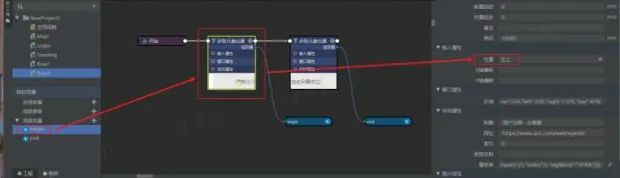

2、利用【獲取元素位置】組件，分別獲取滑塊左上角以及右下角的坐標位置，再將其坐標位置信息賦給流程變量begin和end。

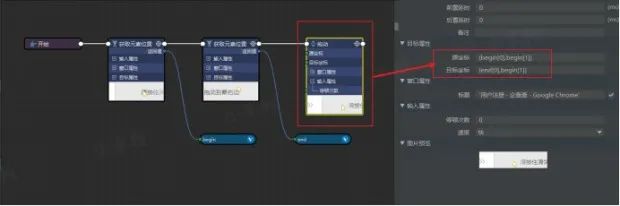

3、由于【獲取文本組件】組件不會進行頁面激活窗口，因此我們利用【拖動】組件來進行拾取窗口操作。這里以滑塊驗證碼最上面的水平位置為拖動的軌跡源，坐標為begin流程變量獲取的x，y坐標，目標坐標為end流程變量獲取的x坐標和begin流程變量獲取的y坐標，即【拖動】的“源坐標”和“目標坐標”分別為(begin[0],begin[1])和(end[0],begin[1])。

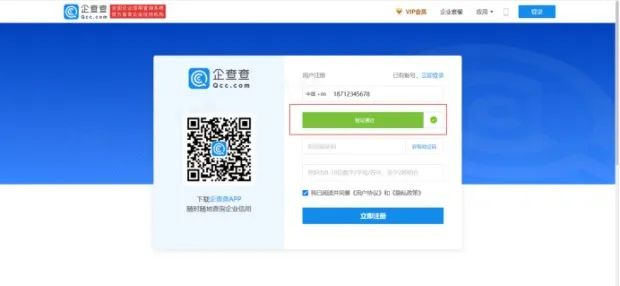

4、運行流程，則成功完成拖動。
好了，本期分享就先到這里了，關注我們，后期會為大家推出更多【藝賽旗RPA流程開發課堂】精彩內容，敬請期待吧!
